Le migliori soluzioni nella laminazione a livello nazionale

Il lamierino per trasformatori di energia e di distribuzione viene ricavato da varie gradazioni di acciaio laminato a freddo a grani orientate. Laminati di varie forme e misure vengono tagliati e plasmati secondo precise forme geometriche con sistemi di taglio ad angoli di90° e 45°.

Poiché la produzione di lamierini richiedealtissimi livelli di ingegneria di precisione, ci sforziamo sempre di garantire frequenti controlli di qualità per il livello di bave, l’altezza del blocco, la dimensione e il peso richiesto.

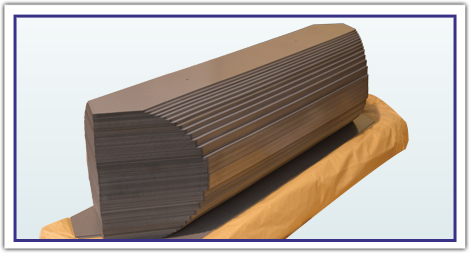

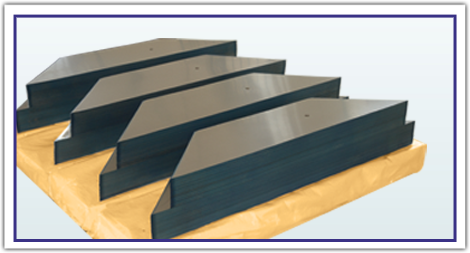

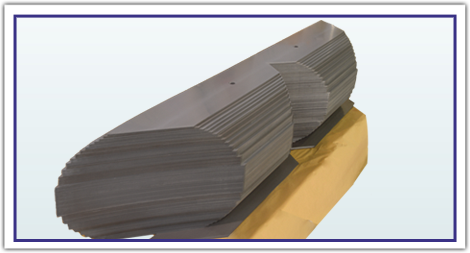

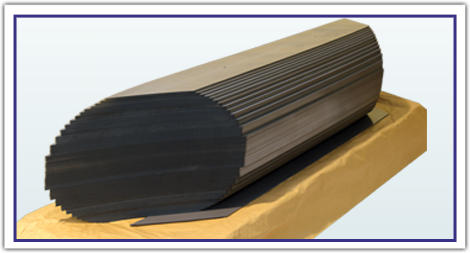

Il lamierino può essere di varie dimensioni, per trasformatori singoli o trifase, e viene realizzato con giunti over-lap o step-lap (incrociato / longitudinale). Essi vengono tagliati, forati e incavato a V, in modo da adattarsi a un particolare trasformatore grazie alla linea CNC per il taglio a misura. Taglio, punzonatura e incavatura di diverse forme di fogli sono possibili in larghezza fino a 1000 mm e fino a 5500 mm di lunghezza.

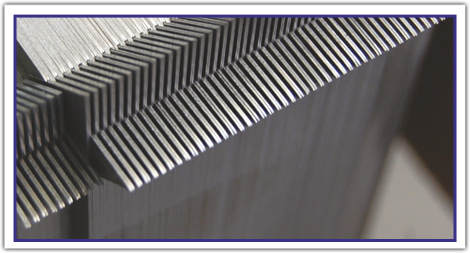

La VSPL, grazie al software integrato per la conversione di design convenzionali in design Step-lap, esorta i produttori di trasformatoria optare per questo tipo di scelta. Il nucleo step-lapconsenteal flusso di viaggiare in maniera più facileattraverso i giunti, riducendo quindi le perdite del trasformatore dal 5 all'8%. I nostri esperti sono sempre pronti a fornire assistenza in fase di assemblaggio del nucleo.

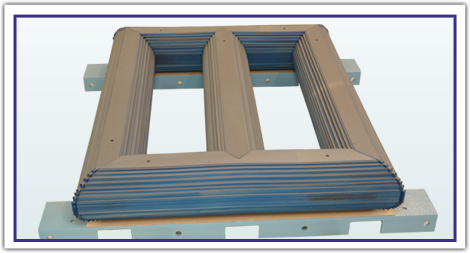

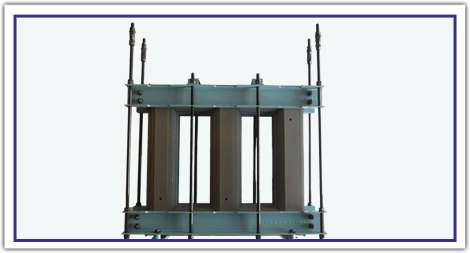

La VSPL offre anche eccellenti servizi di assemblaggio per lamierini, a seconda delle esigenze del cliente per i trasformatori di distribuzione e dienergia.

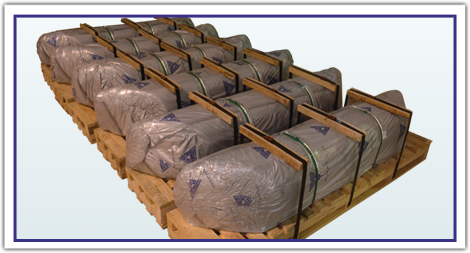

I controlli di qualità del processo di laminazione vengono effettuati spesso, partendo proprio dal momento di avvio dei processi di produzione fino al prodotto finale. Iregistri di ogni progettovengono tenuti separati gli uni dagli altri, per avere sempre a disposizione tutti i dettagli di ogni singolo lavoro. L’ultimo passaggio consistenell’ispezione dei lamierini tagliati condotta dall’ispettore di consegna prima di autorizzare la spedizione finale

N.di serie	Caratteristiche	Limite accettabilità / Criteri
1	Breite (mm)	0 a 100 (+/-0.15) 100 a 130 (+/-0.20) 230 a 380 (+/-0.25) Da 380 a 580 (+/-0.40) Da 580 a oltre (+/-0.50)
2	Spessore (mm)	±0.03mm
3	Bave ai bordi (Micron) Spessore – mm Fino a .23 Da .27 a .30 0.35	Bave(Micron)   10 15 20
4	Lunghezza (mm)	Fino a 350 (+0.00 / -0.30) 350 a 1000 (+0.00 / -0.60) 1000 a 2000 (+0.00 / -1.00) 2000 e oltre (+0.00 / -2.00)
5	Curvatura ai bordi	Per un materiale di ampiezza superiore a 150 mm, la curvature ai bordi non deve superare 0,8 millimetri per una lunghezza di 1,5 metri
6	Fattore di ondulazione (Deviazione dalla planarità)	Per un materiale di ampiezzasuperiore a 150 mm, la deviazione dalla planarità espressa in percentuale non supera 1,5%
7	Angolo	D165
8	Spessore blocco individuale in nucleo step non fissato	+1 - 0 mm

Nonostante ci atteniamo agli Standard IS, il nostro impianto si avvale delle più avanzate tecnologie, attenendosi a norme di qualità molto più elevate e rigorose della normativa di cui sopra, per soddisfare sempre al meglio le esigenze del cliente. Torna su
